晶體三極管是各種電子設備中應用最為廣泛的元器件之一，若損壞時，盡量選用型號、類型完全相同的晶體管進行代換，或選擇各種參數能夠與應用電路或場合相匹配的晶體管進行代換。
晶體三極管的種類很多，分別適用于不同的電路中，例如高頻晶體三極管主要使用于高頻信號放大電路和振蕩器電路；低頻晶體三極管適用于低頻信號放大線路和音頻信號處理電路；開關晶體三極管適用于開關電源電路、開關控制電路和驅動電路；光敏晶體三極管適用于光敏檢測電路和光耦合器電路；片狀晶體三極管適用于集成度較高的各種電子產品電路中；PNP型晶體三極管適用于電源正極接地的電路和低電壓（1.5V或1.2V電源）電路中；NPN型三極管適用于電源負極接地的電路中。
在選用晶體三極管時，在能滿足整機要求放大參數的前提下，不要選用直流放大系數hfe過大的晶體三極管，以防產生自激；應根據應用電路選用相應類型的晶體三極管，注意區分NPN型還是PNP型；根據使用場合和電路性能，選用合適類型的晶體三極管，如用于高、中頻放大和振蕩用的晶體三極管，多選用特征頻率較高和極間電容較小的高頻管；應用于前置放大電路的三極管，多選用放大倍數B較大的晶體三極管；集電極最大允許電流Icm應大于2-3倍的昌體三極管的工作電流；集電極與發射極反向擊穿電壓（BVCEO）應至少大于等于電源電壓；集電極最大允許耗散功率（Pcm）應至少大于等于電路的輸出功率（Po）。對于甲類功率放大電路：Pcm≥3po；甲乙類功率放大電路：Pcm≥（1/3-1/5）Po；晶體三極管的放大倍數B，一般為40-100；選用晶體三極管的特征頻率ft應滿足ft≥3f（工作頻率）；如中波收音機振蕩器的最高頻率為2MHZ左右，選用三極管的特征頻率應不低于6MHZ；調頻收音機的最高振蕩頻率為120MHZ左右，則選用晶體管三極管的特征頻率不應低于360MHZ；電視機中VHF頻段的最高振蕩頻率為250MHZ左右，則選用晶體三極管的特征頻率不應低于750MHZ。若所選用三極管為光敏晶體三極管除應注意其電參數，如最高工作電壓、最大集電極電流和最大允許功耗不超過最大值外，其光譜響應范圍必須與入射光的光譜類型相匹配，以獲得最佳的相應特性。
下面選擇調頻（FM）收音機高頻放大電路（共基極放大電路）、單管共發射極放大器和晶體管音頻放大器為例介紹不同類型三極管的代換。
選用實例1：

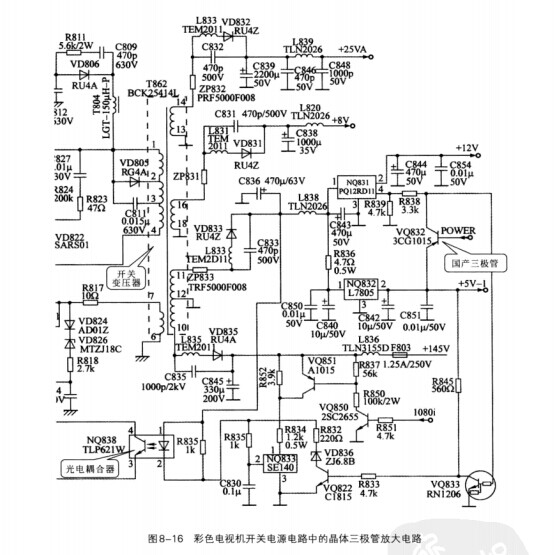

彩色電視機開關電源電路中的晶體三極管放大電路見圖8-16。
該電路中選用了三極管3CG1015，經查表可知該三極管為國產硅材料PNP型高頻小功率三極管。在該電路中，三極管3CG1015放大開機待機信號，放大后的信號經光電耦合器傳輸?shù)介_關變壓器，控制開關電源電路。在代換時應注意晶體三極管的類型和型號。選擇時選擇同類型晶體管替換。
選用實例2：

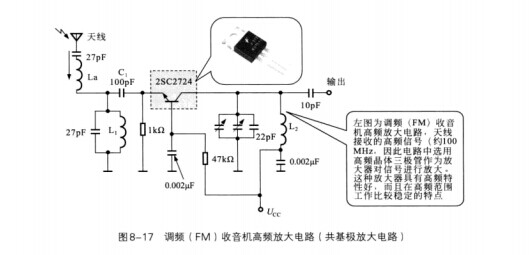

調頻（FM）收音機高頻放大電路（共基極放大電路）見圖8-17。
該電路中選用了三極管2SC2724，是日本產的有三個或兩個PN結的NPN型晶體三極管。天線接收天空中的信號后，分別經LC組成的串聯諧振電路和LC并聯諧振電路調諧后輸出所需的高頻信號，經耦合電容C1后送入晶體三極管的發射極，由晶體管三極管2SC2724進行放大。在集電極輸出電路中設有LC諧振電路，它與高頻輸入信號諧振起選頻作用。在代換時應注意晶體三極管的類型和型號。選擇時選擇同類型晶體管替換。

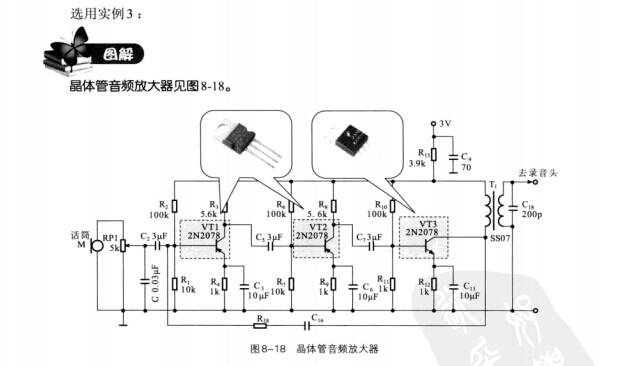

晶體管音頻放大器中，選用的三極管2N2078為美國產的有兩個PN結的晶體三極管，其中VT1和VT2為PNP型晶體三極管，VT3為NPN型晶體三極管。該放大器為一種是小型錄音機的音頻信號放大器，話筒信號經電位器RP1后加到晶體管VT1上，該晶體管是一個共發射極放大器，音頻信號經三極放大后加到變壓器T1的初級線圈上。經變壓器T1將音頻信號送往錄音磁頭，同時，VT3的集電極輸出經R18、C16反饋到VT1的基極，用以改善放大器的頻率特性。在代換時應注意晶體三極管的類型和型號。選擇時選擇同類開型晶體管替換。

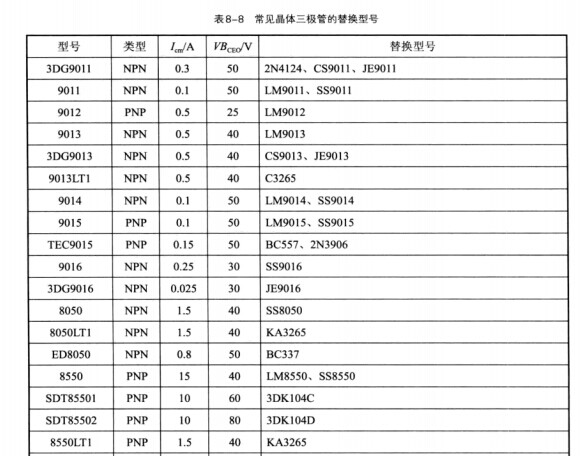

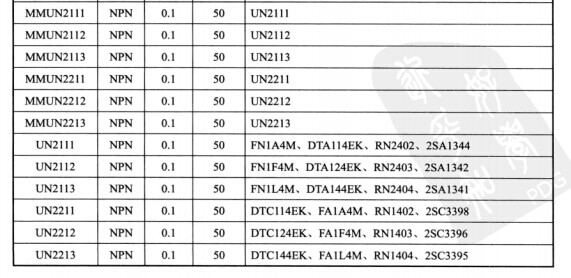

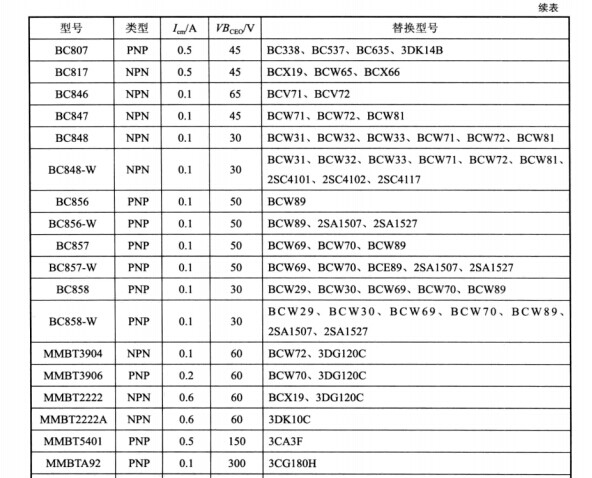

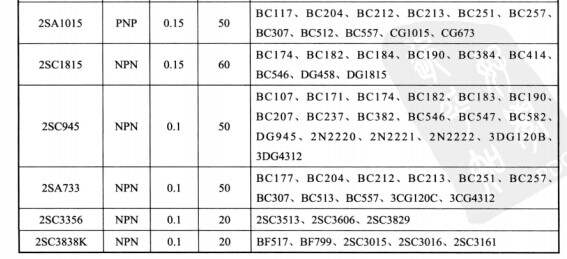

晶體三極管的型號和種類較多，不同種類晶體三極管內部的參數也有所差異，若在代換時，應盡量選用同型號晶體三極管進行代換，有些型號的晶體三極管若代換時無法找到同型號的，也可用其他型號進行代換，常用型號晶體三極管的代換見表8-8所列。
